Описание элементов
Instance представляет собой один из взаимодействующих объектов. Необходимо задать имя данного элемента. После завершения приема/выдачи всех сигналов к Instance присоединяется блок Instance End. Для увеличения длины Instance TimeLine, его необходимо выделить и увеличить длину, используя Control.
Instance End самостоятельно не используется, применяется только совместно с конструкцией Instance. Используется для сигнализации того, что данный объект закончил принимать/посылать сигналы.
Message (событие/сообщение) представляет собой взаимодействие между объектами (Instances). Необходимо задать имя сообщения и параметры (если они необходимы). Messages должны быть присоединены к Instance с помощью Connector Points. Messages без имени не обрабатываются, и выдается сообщение об ошибке.
Action используется для отражения события, выполненного в рамках одного Instance. Блок необходимо присоединить с помощью Connector Point-а. Action без имени не обрабатывается, и выдается соответствующее сообщение об ошибке.
Comment используется для написания комментариев. Его требуется присоединить к Connector Point на Instance. Для увеличения длины необходимо использовать Control.
Coregion показывает, что сигналы, поступившие в рамках данного элемента, могут приходить в разном порядке. Coregion должен быть присоединен с использованием Connector Points, в противном случае возникает ошибка.
Text - это блок текстовых комментариев или описаний. Может располагаться в любой части рабочего листа.
Condition используется для объявления события, которое распространяется на несколько объектов (Instance). Может использоваться в качестве точки синхронизации. Необходимо задать имя или другие параметры. При использовании требуется "растянуть" на используемые оси Instance. Если условие Condition не распространяется на один из объектов (Instance), то поверх блока Condition задается Instance Line (рис. 11.1 и 11.2).
Instance Line самостоятельно не применяется, а только совместно с блоком Condition.
Для ее присоединения используем Connector Points.

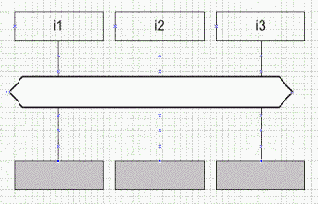

Рис. 11.1. Изображение Condition без Instance Line

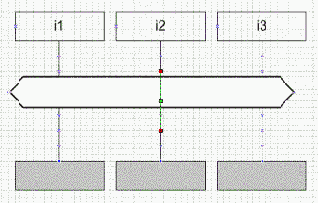

Рис. 11.2. Изображение Condition с Instance Line
Reference применяется для определения ссылки на другую диаграмму (MPR-файл). Необходимо указать путь к используемой диаграмме. При отсутствии имени (пути) возникает ошибка.
Block позволяет задавать имя блока, используется совместно с элементом Separator, который разделяет Block на 2 и более фреймов. В заглавии блока необходимо указать его название и параметры (если необходимо):
Alt - указывает, что может выполняться один из фреймов в определенной последовательности.
Par - указывает, что сообщения, которые были объявлены в рамках данного блока, будут выполняться параллельно.
Opt - указывает на то, что данный фрейм может использоваться опционально.
Loop - указывает на то, что данный блок будет повторяться в цикле указанное число раз (указывается в параметрах).
Separator самостоятельно не используется, а применяется только совместно с элементом Block. При присоединении необходимо задействовать Connector Point.
