Основы тестирования программного обеспечения



Пример выполнения программы с заказанными контрольными точками и анализом трасс и дампов


  • Контрольная точка (breakpoint)– точка программы, которая при ее достижении посылает отладчику сигнал. По этому сигналу либо временно приостанавливается выполнение отлаживаемой программы, либо запускается программа "агент", фиксирующая состояние заранее определенных переменных или областей в данный момент.
  • Когда выполнение в контрольной точке приостанавливается, отлаживаемая программа переходит в режим останова (break mode). Вход в режим останова не прерывает и не заканчивает выполнение программы и позволяет анализировать состояние отдельных переменных или структур данных. Возврат из режима break mode в режим выполнения может произойти в любой момент по желанию пользователя.
  • Когда в контрольной точке вызывается программа "агент", она тоже приостанавливает выполнение отлаживаемой программы, но только на время, необходимое для фиксации состояния выбранных переменных или структур данных в специальном электронном журнале - Log-файле, после чего происходит автоматический возврат в режим исполнения.
  • Трасса - это "сохраненный путь" на управляющем графе программы, т.е. зафиксированные в журнале записи о состояниях переменных в заданных точках в ходе выполнения программы.

    Например: на Рис. 2.1 условно изображен управляющий граф некоторой программы. Трасса, проходящая через вершины 0-1-3-4-5 зафиксирована в Табл. 2.1. Строки таблицы отображают вершины управляющего графа программы, или breakpoints, в которых фиксировались текущие значения заказанных пользователем переменных.

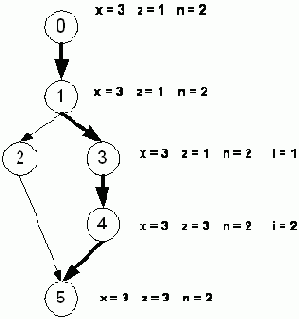

    Рис. 2.1.  Управляющий граф программы

    Таблица 2.1. Трасса, проходящая через вершины 0-1-3-4-5№ вершины-оператораЗначение переменной xЗначение переменной zЗначение переменной nЗначение переменной i
    0312не зафиксировано
    1312не зафиксировано
    33121
    43322
    5332не зафиксировано
  • Дамп– область памяти, состояние которой фиксируется в контрольной точке в виде единого массива или нескольких связанных массивов. При анализе, который осуществляется после выполнения трассы в режиме off-line, состояния дампа структурируются, и выделенные области или поля сравниваются с состояниями, предусмотренными спецификацией. Например, при моделировании поведения управляющих программ контроллеров в виде дампа фиксируются области общих и специальных регистров, или целые области оперативной памяти, состояния которой определяет алгоритм управления внешней средой.
  1. реверсивное (обратное) выполнение (reversible execution)

Обратное выполнение программы возможно при условии сохранения на каждом шаге программы всех значений переменных или состояний программы для соответствующей трассы. Тогда поднимаясь от конечной точки трассы к любой другой, можно по шагам произвести вычисления состояний, двигаясь от следствия к причине, от состояний на выходе преобразователя данных к состояниям на его входе. Естественно, такие возможности мы получаем в режиме off-line анализа при фиксации в Log – файле всей истории выполнения трассы.
